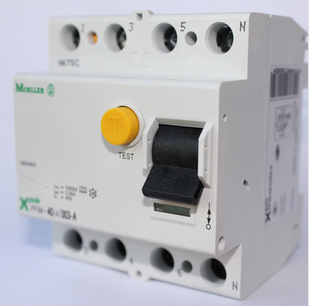

| 漏电断路器PFIM（电磁式） |

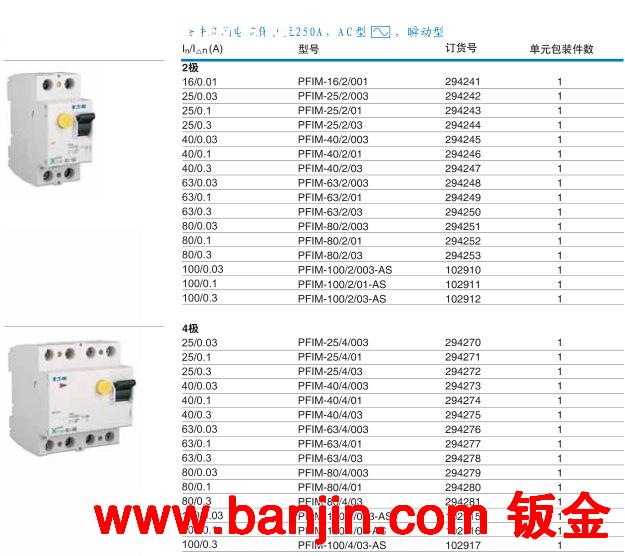

选型表：

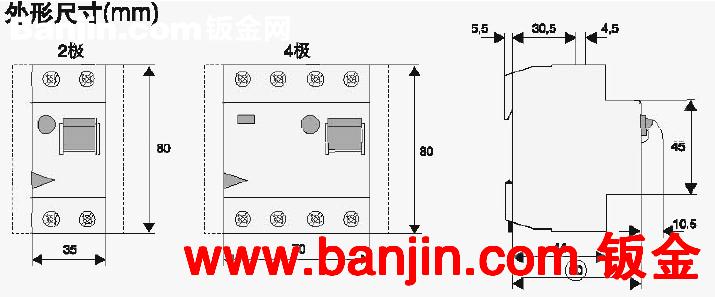

尺寸图：
特点与功能：
·紧凑式漏电断路器，系列品种齐全，应用范围广泛；
·直接接触保护、间接接触保护和附加接触保护；
·多种额定电流等级；
·真实触点位置指示器（4极）；
·符合IEC 61008 GB 16196.1标准；
·外形与P系列其他产品统一，适合于标准母线排安装；
·上下两侧双用途端子（提升式/开口式）；
·可以选择在顶部或底部固定于母线排；
·安装于母线排时接线空间大；
·通用的脱扣信号触点，还可适用于PL-..PFL-..，可相邻安装；
·可以相邻安装辅助触点Z-HK
·红色-绿色触点位置指示器（PFIM，4极）
·可连接标准荧光管，带或不带镇流器（每相可连接最多20只）；
·功能与安装位置无关；
·脱扣功能与电源电压无关；
·电源上进线或下进线；
·4极产品也能作为3极应用，此时使用端子1-2,3-4,5-6；
·4极产品也能作为2极使用，此时使用端子1-2,5-6；
·每个月必须按一次测试键“T”，必须以可证明的方式将该义务和职责通知系统操作员（附上自粘式RCD标签）
·测试键“T”仅仅用于RCD的功能测试，此测试并不测量接地阻抗（RE），也不进行接地线状态的检查，这些实验必须另行单独实施；
·A型：防护特殊形式的未经过平滑处理的脉动直流剩余电流；
·G型：具有防止不必要脱扣的高可靠性。对于意外脱扣会引起人身伤亡或财产损失的电路，必须强制使用该类型RCD；
·S型：具有选择性保护功能的RCD，既具有交流敏感型（S型）又具有脉动直流敏感型（S/A型），可防护特殊形式的未经过平滑处理的脉动直流剩余电流，对于RCD的下级安装有浪涌抑制器的系统，必须强制使用S型或S/A型；
产品系列主要包括以下四大类：
-小型断路器PL10（10KA），PL9（6KA），PL91（6KA），PLHT（15-25KA）
-漏电断路器PFIM（不带过载保护的漏电断路器）
- PFL10，PFL9（电磁式带过载保护的漏电断路器）
-PLD10，PLD9（电子式带过载保护的漏电断路器）
-PBSM（电磁式漏电附件,与PL10，PL9相配）
-PDB（电子式漏电附件,与PL10，PL9相配）
-附件系列快速卡装的辅助触点、分励脱扣器、欠压脱扣器、母线排及其它模数化安装的产品
-浪涌保护产品B级保护：SPB，SPI；C级保护：SPC-E，SPC-S；D级保护：SPD-S
技术参数：
电气方面 | |
符合标准 | IEC/EN 61008，GB16916.1 |
脱扣时间 | 瞬时型 G型10ms 延时-延时型 S型40ms 延时-选择型 |
额定电压Un | 230/240V，50HZ |
额定脱扣电流In | 10 ，30 ，100 ，300mA |
敏感 | 交流，脉动直流 |
额定短路强度Inc | 10KA |
最大后备熔丝 | 短路保护 |
In=16-63A | 63A gG/gL |
In=80A | 80AgG/gL |
In=100A | 100A gG/gL |
额定分断容量Im或额定故障分断容量 | |
In=16-40 A | 500A |
In=63 A | 630 A |
In=80 A | 800A |
In=100 A | 1000A |
测试键的电压范围 | 184-440V |
电气寿命 | ≥4000次操作次数 |
机械寿命 | ≥20000次操作次数 |
机械方面 | |
安装方式 | IEC标准导轨35mm宽 |
外壳防护等级 | IP20 |
端子形式 | 上下侧；开口式/提升式 |
端子防护 | 指触和手触安全 |
端子接线能力 | 1.5-35mm2单芯线 2×16 mm2多股线 |
母排线厚度 | 0.8-2mm |
脱扣温度 | -25℃至55℃ |
抵抗、气候条件 | 按照IEC/EN 61008 |
