详细说明：
带过载保护的漏电断路器PLD 9
·电子式带过载保护的漏电断路器PLD9系列，广泛用于各类建筑和用电设备中，做设备和
线路的过载和短路保护，同时亦做人身和动物的触电保护和线路的附加防火保护，产品用
途极为广泛。
·同时具有强大的隔离功能，分断容量6KA,可用于户内箱中的主开关使用。
·紧凑式设计，只有35mm宽(2个模数)。
·多种额定漏电电流等级： 10,30,300mA,适合不同场所的应用。
·多种额定工作电流：6-40A。
·独特的抗浪涌电流的设计，可抵御线路中由于雷电或上游大开关操作产生的浪涌电流的冲
击而发生误脱扣，确保您系统运行的连续性。
·可配置多种附件： 如辅助触点、报警触点、分励脱扣器、欠压脱扣等。
·显著的触头位置指示窗，指示触头的真实接触状态，给操作者提供安全的隔离指示。
电气方面 | |
设计标准 | IEC/EN 61008，GB16917.1 |
脱扣时间 | 瞬时型 G型10ms 延时 |
额定电压Un | 230/240V，50HZ |
额定电流In | 6-40A |
实验电压范围 | 196-253V |
工作电压Ue | 50-250V~ |
额定脱扣电流 | 10，30，300mA |
额定不脱扣电流 | 0.5I△n |
敏感 | 交流，脉动直流 |
选择保护等级 | 3级 |
额定分断容量Icn | PLD10：10kA PLD9：6kA |
额定冲击耐受电压 | 6kV（1.2/50 μs） |
最大后备熔丝 | 100A gL（＞10 kA） |
电气寿命 | ≥4000次操作次数 |
机械寿命 | ≥20000次操作次数 |
机械方面 | |
安装方式 | 3位置DIN导轨夹子，可以从现有母排线上拆卸，35mm标准导轨 |
外壳防护等级 | IP20 |
两侧双功能端子 | 开口式/提升式 |
端子防护 | 指触和手触安全 |
端子接线能力 | 1-25mm2 |
母排线厚度 | 0.8-2mm |
脱扣温度 | -25℃至55℃ |
抵抗、气候条件 | 按照IEC/EN 61009 |

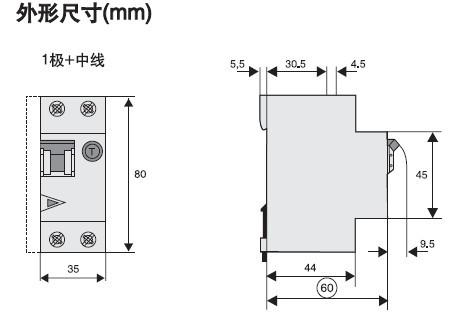

尺寸图：
