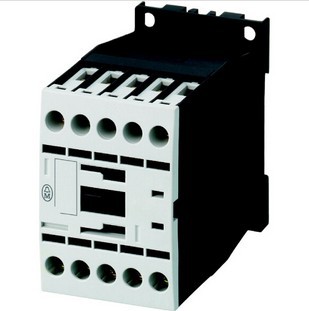

DILM7-10C（220-230v50Hz)
接触器，螺钉端子，3极；
特点与功能：
·无噪音，功耗小；
·可密集安装，减少排气扇的使用；
·交流和直流操作产品外形尺寸相同，简化了设计；
·极低的热耗散，控制柜可以允许更高的密度安装；
·32A及以下规格的接触器可由PLC直接控制，从而减少了中间继电器的数量；
·所有直流操作产品及交流操作115A、150A、170A产品内置抑制器，简化了工程设计；
·150A以内均有安全的进线端子，可将截面不等的两根导线分别插入，实现紧固又防振的效果；

概述

符合标准

IEC 60947，VDE 0660，GB 14048

机械寿命

交流操作

10×106次

直流操作

10×106次

机械操作频率

交流操作

9000次/h

直流操作

9000次/h

最大操作频率

电气（接触器，不带过载继电器）

见特性曲线图

气候防护

湿热，恒定，符合IEC 60068-2-78

湿热，循环，符合IEC 60068-2-30

环境温度

敞开

-25—60℃

封闭

-25—40℃

贮存

-40/80℃

安装位置，交流和直流操作

安装位置图

抗机械冲击强度(IEC /EN60068-2-78）

半正弦波10ms

主触点

N/O触点

10g

辅助触点

N/O触点

7g

N/O触点

5g

抗机械 冲击强度(IEC /EN60068-2-78）

水平安装时

半正弦波冲击10ms

主触点

母排最大厚度

5.7g

辅助触点

最小额定电流=额定持续

3.4g

N/O触点

3.4g

防护等级

IP20

防止正面操作时直接接触（IEC536）

手指和手背防护

重量

交流操作

0.23kg

直流操作

0.28kg

螺钉连接端子

主回路电缆横截面

硬线

1×(0.75-4)mm2

2×(0.75-2.5) mm2

带金属端套的软线

1×(0.75-2.5)mm2

2×(0.75-2.5) mm2

硬线或绞合线

AWG 18-10

控制回路电缆的横截面

硬线

1×(0.75-4)mm2

2×(0.75-2.5) mm2

带金属端套的软线

1×(0.75-2.5)mm2

2×(0.75-2.5) mm2

硬线或绞合线

AWG 18-10

主回路电缆接线螺钉/螺栓

M3.5

紧固力矩

1.2Nm

控制回路电缆接线螺钉/螺栓

M3.5

紧固力矩

1.2Nm

工具

主回路电缆

Pozidriv螺丝刀（尺寸）

2

标准螺丝刀

0.8×5.5 mm

1×6 mm

控制回路电缆

Pozidriv螺丝刀（尺寸）

2

标准螺丝刀

0.8×5.5 mm

1×6 mm

主回路

额定冲击耐受电压

8000 VAC

过电压类别/污染等级

Ⅲ/3

额定绝缘电压

690 VAC

额定工作电压

690 VAC

安全绝缘，符合VDE 0106 Part101和Part101/A1

在线圈和触点之间

440 VAC

在触点之间

440 VAC

接通能力（cosΦ按IEC/EN60947） 至690V

112 A

分断能力

（cosΦ按IEC/EN60947）

220V/230V

70A

380V/400V

70A

500V

50A

660V/690V

40A

电气寿命

IeAC-1 400V

0.6×106Op.

AC-3 400V

2×106Op.

AC-4 400V

0.2×106Op.

最大操作频率

AC-1 400V

800 Op./h

AC-3 400V

800 Op./h

AC-4 400V

250 Op./h

短路等级

短路保护最大熔断器

“2”类协调

400 V （gL 500V）

20 A

690 V （gL 690V）

16 A

“1”类协调

400 V （gL 500V）

35 A

690 V （gL690V）

20 A

AC

AC-1负载

约定发热电流Ith

50-60 Hz，3极

敞开

于40℃

22A

于50℃

21A

于60℃

20A

封闭

18A

约定发热电流Ith

1极

敞开

50A

封闭

45A

AC-3负载

额定工作电流Ie，敞开

50-60Hz，3极

220/230V

7 A

240V

7 A

380/400V

7 A

415V

7 A

440V

7 A

500V

5 A

660/690V

4 A

电动机功率PN

220/230V

2.2 kW

240V

2.2 kW

380/400V

3 kW

415V

4 kW

440V

4.5 kW

500V

3.5 kW

660/690V

3.5 kW

AC-4负载

额定工作电流Ie，敞开

50-60Hz，3极

220/230V

5 A

240V

5 A

380/400V

5 A

415V

5 A

440V

5 A

500V

4.5 A

660/690V

4 A

电动机功率PN

220/230V

1 kW

240V

1.5 kW

380/400V

2.2 kW

415V

2.3 kW

440V

2.4 kW

500V

2.5 kW

660/690V

2.9 kW

DC

三相能力，敞开

DC-1运行

60V

20 A

110V

20 A

220V

15 A

440V

1 A

DC-3运行

60V

20 A

110V

20 A

220V

1.5 A

440V

0.2 A

DC-5运行

60V

20 A

110V

20 A

220V

1.5 A

440V

0.2 A

热耗散（3极）

热耗散，于Ith

3 W

热耗散，于Ie

AC-3/400V

0.37 W

每相阻抗

2.5mΩ

电磁系统

电压范围

AC操作

吸合

0.8-1.1 Uc

AC操作

释放

0.3-0.6 Uc

DC操作

吸合

0.8-1.1 Uc

DC操作

释放

0.15-0.6 Uc

线圈在冷态和1.0×Uc时的功耗

50 Hz

吸合

2.4 VA

50 Hz

保持

3.4 VA

50 Hz

保持

1.2 W

60 Hz

吸合

30 VA

60 Hz

保持

4.4 VA

60 Hz

保持

1.4 VA

50/60Hz

吸合

27 VA

25 VA

50/60Hz

保持

4.2 VA

3.3 VA

50/60Hz

保持

1.4 VA

1.2 VA

DC操作

吸合

3 W

DC操作

保持

3 W

负载因数

100 %DF

100%Uc时的动作时间（近似值）

主触点

AC操作

闭合延时

15-21 ms

断开延时

9-18 ms

DC操作

闭合延时

31 ms

断开延时

12 ms

燃弧时间

10 ms

电磁兼容性（EMC）

辐射干扰

符合EN 60947-1

抑制干扰

符合EN 60947-1
