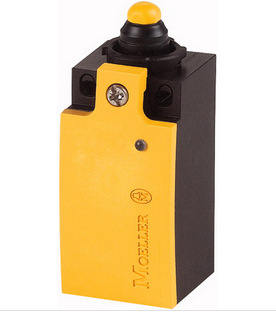

| 限位开关LS-Titan |
详细介绍：
已通过TÜV-Rheinland的Functional-Safety的认证；
特点与功能：
·模块化的设计；
·免维护，抗振的弹簧压接技术；
·本体可与各种可交换的操作头自由组合；
·安装迅速，灵活性强，安全可靠；
·适用于所有应用环境，可以在厚重金属包裹的严酷环境中或在完全绝缘的塑料环境中使用而无需接地；
·产品包括塑料外壳和金属外壳两大类；
·所有产品都以机械方式执行，尤其适合于旨在保护人员和机器安全的安全电路中；
·LS-Titan产品符合机械指令EN 954-1的第3类标准；
·机械制造的触点表现为正极，所有常开触点都具备强制断开功能，符合IEC/EN 60947-5-1标准；
技术参数：
一般技术数据 | |
符合标准 | IEC/EN 60947 |
气候防护 | 湿热，常数，符合IEC 60068-2-78 湿热，循环，符合IEC 60068-2-30 |
环境温度 | -25—+70℃ |
安装位置 | 任意 |
防护等级 | IP66，IP67 |
螺钉接线端或弹簧接线端的电缆横截面 | |
硬线 | 1×（0.5—2.5） |
带金属端套的软线，符合DIN 46228 | 1×（0.5—1.5） |
触点/分断能力 | |
额定冲击耐受电压 | 4000V AC |
额定绝缘电压 | 400V |
过电压类别/污染等级 | Ⅲ3 |
额定工作电流 | |
AC-15 | |
24V | 6A |
230V/240V | 6A |
400/415V | 4A |
DC-13 | |
24V | 10A |
110V | 1A |
220V | 0.5A |
控制回路可靠性 | |
于24V DC/5mA 故障率 | ＜10-7,107次操作少于一次故障 |
于54 DC/1mA 故障率 | ＜10-6,106次操作少于一次故障 |
电源频率 | Max.400 Hz |
短路保护设备规格，符合IEC/EN 60947-5-1 | |
最大熔断器 | 6 AgG/gL |
重复精度 | ±0.02mm |
机械数据 | |
寿命 | |
标准动作触点 | 操作次数：8×106 |
瞬动触点 | 操作次数：8×106 |
滚动头部的触点温度 | ≤100℃ |
抗机械冲击（半正弦波冲击，20ms） | |
标准动作触点 | 25g |
操作频率 | 操作次数/h ≤6000 |
操动头 | |
在冲击开始/结束时的碰击力 | |
本体 | 1.0/8.0 N |
LS(M)-XP | 1.0/8.0 N |
LS(M)-XL | 1.0/8.0 N |
LS(M)-XLA | 1.0/8.0 N |
旋转机构的操作力矩 | 0.2Nm |
带DIN凸轮的最大操动速度 | |
本体操动角度 a=0°/30° | 1/0.5m/s |
LS(M)-XRL，操作角度 a=0° | 1.5m/s |
LS(M)-XRLA，操作角度 a=30°，L=125mm | 1.5m/s |
LS(M)-XRR，L=130mm | 1.5m/s |
LS(M)-XL，操作角度 a=30°/45° | 1m/s |
LS(M)-XLA，操作角度 a=30°/45° | 1m/s |
LS(M)-XP，操作角度 a=0°/30° | 1/1ms |

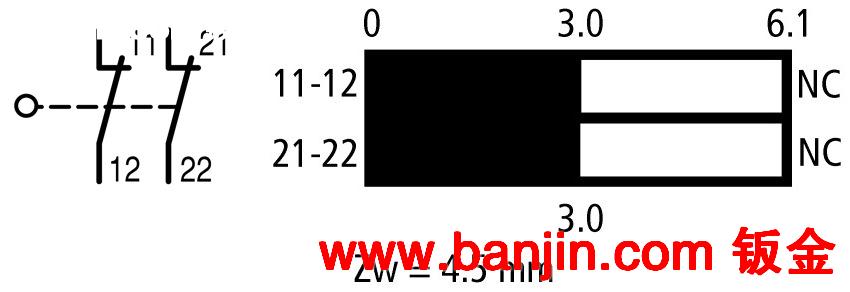

触点序号及 行程 图

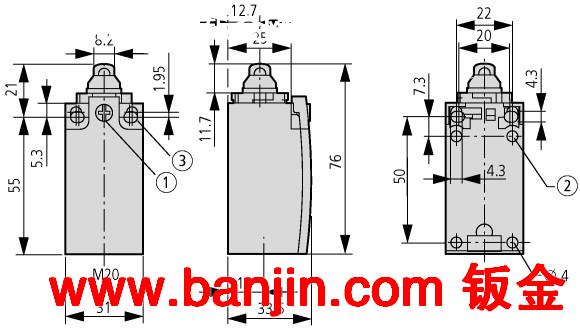

尺寸图：
